Número de parte.
|

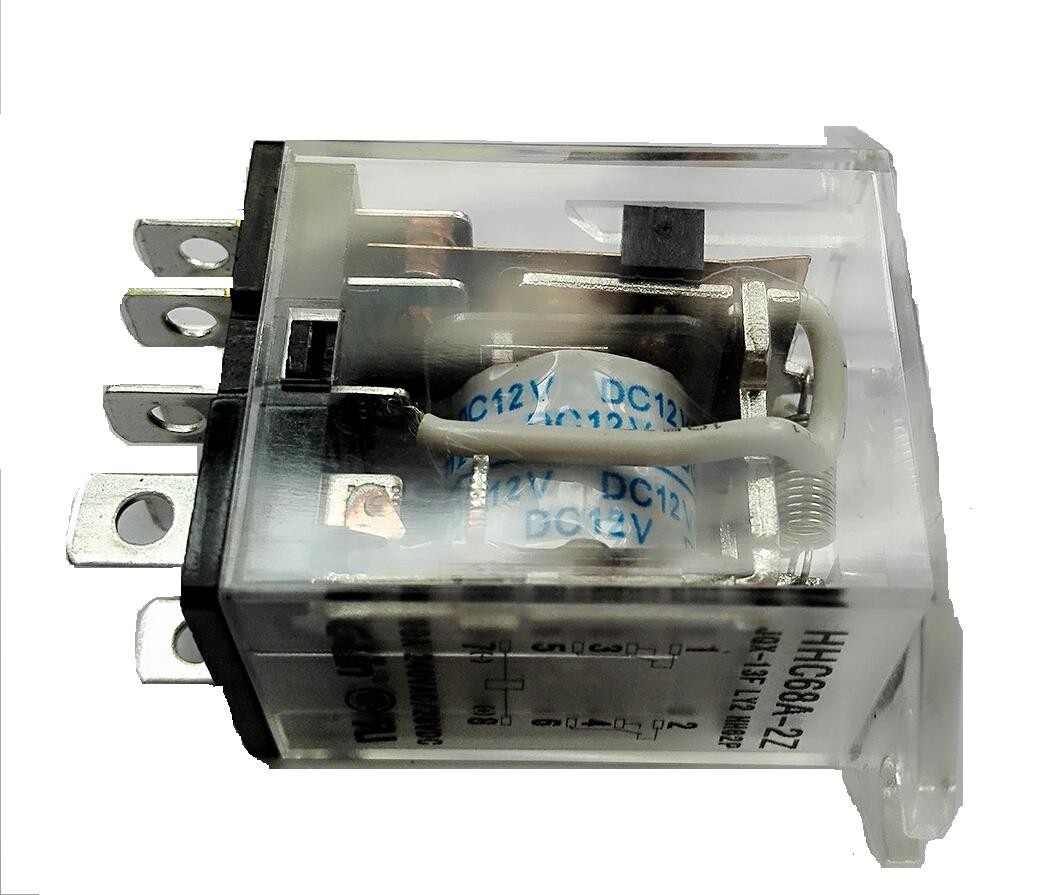

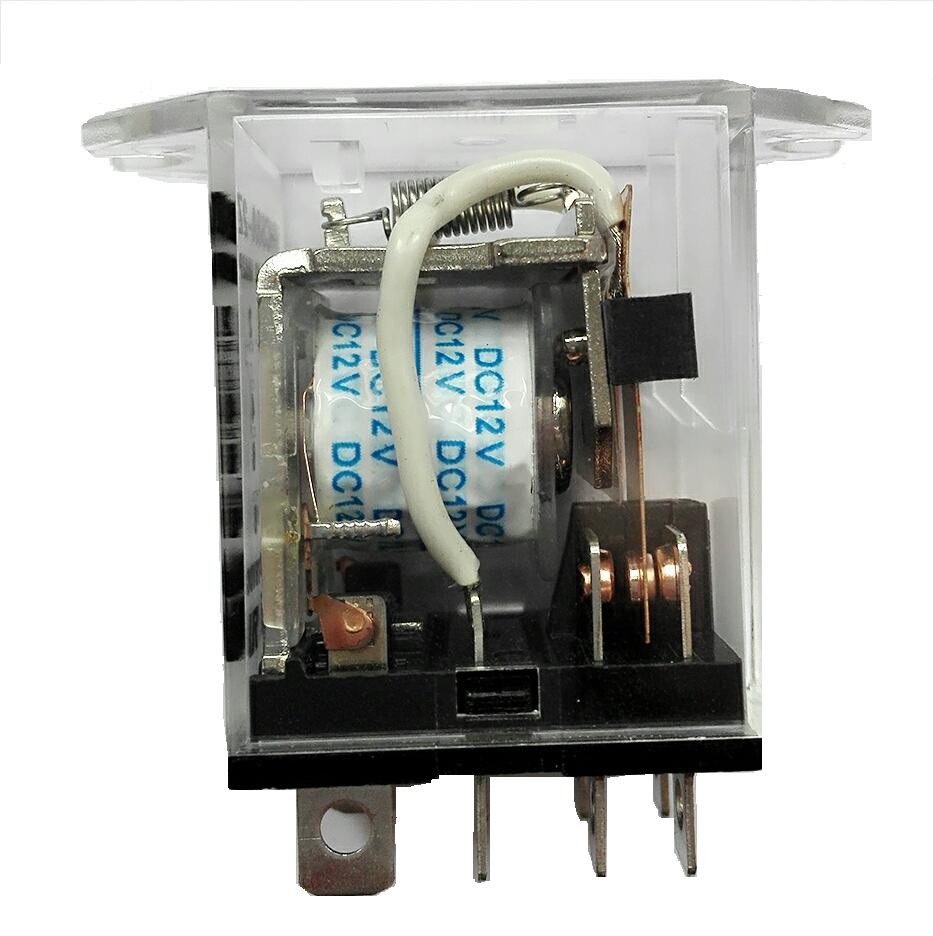

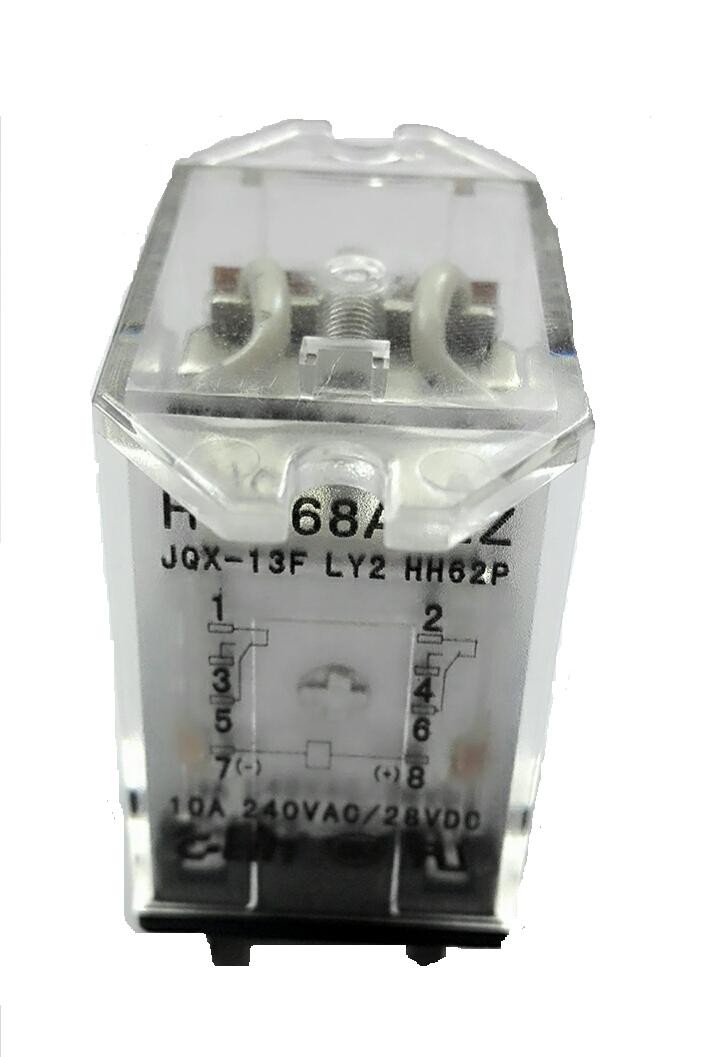

HHC68A (JQX-13F)
|
|||||
|
Dimensión
|
28*21*36
|
28*21*36
|
28*31*36
|
28*41*36
|
||
|
Característica del contacto
|
Forma
|
1A, 1B, 1C
|
2A, 2B, 2C
|
3A, 3B, 3C
|
4A, 4B, 4C
|
|
|
Carga clasificada
|
15A/240VAC 28VDC
|
10A/240VAC 28VDC
|
||||
|
Resistencia de contacto
|
≤100mΩ
|
|||||
|
Material
|
Aleación de plata
|
|||||
|
Vida eléctrica
|
≥1*105
|
|||||
|
Vida mecánica
|
≥1*107
|
|||||
|
Actúe el voltaje (23℃)
|
DC: voltaje de ≤75%*Rated
|
|||||
|
CA: voltaje de ≤80%*Rated
|
||||||
|
Lance el voltaje (23℃)
|
DC: voltaje de ≥10%*Rated
|
|||||
|
CA: voltaje de ≥30%*Rated
|
||||||
|
Voltaje máximo (23℃)
|
voltaje 110%*Rated
|
|||||
|
Voltaje normal de la bobina
|
DC
|
6-220V
|
||||
|
CA
|
6-380V
|
|||||
|
Poder normal de la bobina
|
DC
|
0.9W
|
0.9W
|
1.4W
|
1.5W
|
|
|
CA
|
1.2VA
|
1.2VA
|
2.0VA
|
2.5VA
|
||
|
Tiempo de recogida
|
≤20ms
|
|||||
|
Lance el tiempo
|
≤20ms
|
|||||
|
Fuerza dieléctrica
|
Entre los contactos del Mismo-polo
|
1000VAC/1min (salida 1mA actual)
|
||||
|
Entre los contactos del Opuesto-polo
|
1500VAC/1min (salida 1mA actual)
|
|||||
|
Entre los contactos y la bobina
|
1500VAC/1min (salida 1mA actual)
|
|||||
|
Resistencia de aislamiento
|
≥100mΩ (500VDC)
|
|||||
|
Temperatura ambiente
|
-25℃ ~55℃
|
|||||
|
Humedad ambiente
|
45%-75%RH
|
|||||
|
Presión atmosférica
|
86-106KPa
|
|||||
|
Resistencia de choque
|
10G (pulso de media-onda sinusoidal: 11ms)
|
|||||
|
Resistencia de la vibración
|
10-55Hz (amplitud doble: 1.0m m)
|
|||||
|
Instalación
|
PWB, ZÓCALO, TORNILLO
|
|||||
