Datos del producto:
Pago y Envío Términos:
|
Teoría: | Retransmisión electromágnetica | Uso: | PCB |
---|---|---|---|
Tamaño: | En miniatura | Proteja la característica: | sellado |
Carga del contacto: | De bajo consumo | ||
Alta luz: | Retransmisión del PWB,Retransmisión electromágnetica,Certificación del CE |
Número de parte.
|

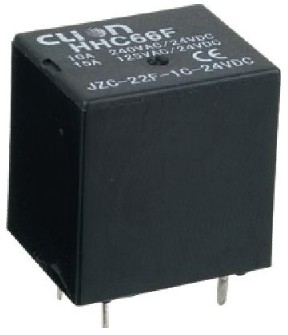

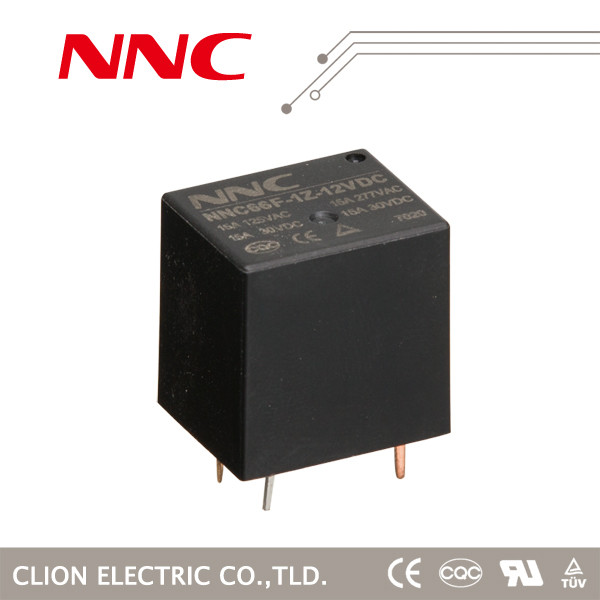

HHC66F (JZC-22F)
|
|||
Dimensión
|
20.3*16.6*20.4
|
|||
Característica del contacto
|
Forma
|
1A, 1B, 1C
|
||
Carga clasificada
|
10A
|
15A
|
||
Voltaje máximo de la transferencia
|
240VAC/28VDC
|
NC: 125V, NINGÚN: 240VAC/28VDC
|
||
Resistencia de contacto
|
≤50mΩ
|
|||
Material
|
Aleación de plata
|
|||
Vida eléctrica
|
≥1*105 (frecuencia: 1S ON/1S APAGADO)
|
≥1*105 (frecuencia: 1.5S ON/1.5S APAGADO)
|
||
Vida mecánica
|
≥1*107 (frecuencia: 300times/1Min)
|
|||
Actúe el voltaje (25℃)
|
DC: voltaje de ≤75%*Rated
|
|||
/
|
||||
Lance el voltaje (25℃)
|
DC: voltaje de ≥10%*Rated
|
|||
/
|
||||
Voltaje máximo (25℃)
|
voltaje 110%*Rated
|
|||
Voltaje normal de la bobina
|
DC
|
3-48V
|
||
CA
|
/
|
|||
Poder normal de la bobina
|
DC
|
0.36W
|
||
CA
|
/
|
|||
Tiempo de recogida (voltaje clasificado)
|
≤10ms
|
|||
Lanza el tiempo (el voltaje clasificado)
|
≤5ms
|
|||
Fuerza dieléctrica
|
Entre los contactos del Mismo-polo
|
1200VAC/1min (salida 1mA actual)
|
||
Entre los contactos del Opuesto-polo
|
|
|||
Entre los contactos y la bobina
|
1500VAC/1min (salida 1mA actual)
|
|||
Resistencia de aislamiento
|
≥100mΩ (500VDC)
|
|||
Temperatura ambiente
|
-55℃ ~70℃
|
|||
Humedad ambiente
|
35%-80%RH
|
|||
Presión atmosférica
|
86-106KPa
|
|||
Resistencia de choque
|
10G (pulso de media-onda sinusoidal: 11ms)
|
|||
Resistencia de la vibración
|
10-55Hz (amplitud doble: 1.0m m)
|
|||
Instalación
|
PWB
|
|||
El embalar
|
Caja interna
|
Caja de papel (PCS)
|
100
|
|
Caja externa
|
Caja de papel (PCS)
|
1000
|
||
Dimensión del cartón
|
CTN
|
390*230*195M M
|
||
Peso
|
1PC
|
12g aproximado
|
||
1CTN
|
G.W: 12.55KG N.W: 11.25KG
|
|||
