Datos del producto:
|
Alta luz: | retransmisión de estado sólido,Monofásico,Certificación del CE |
---|
Número de parte. | HHG5-1/032F-22、 38 5-15A | HHG5-1/032F-38、 120 60-120A | |
DC---CA | DC---CA | ||

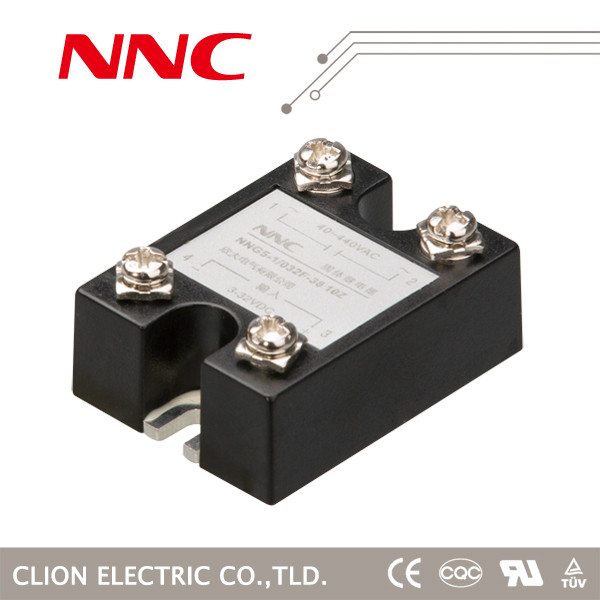

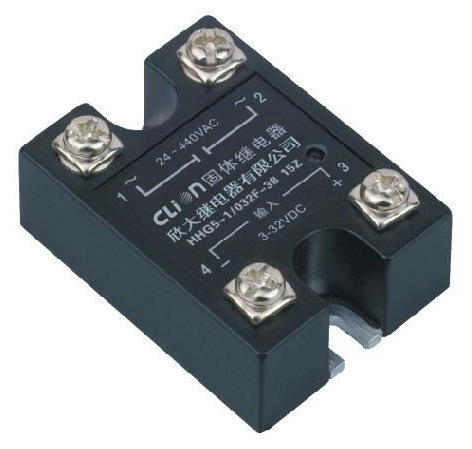

Descripción | Mini SSR monofásico | Tiristor monofásico SSR antiparalelo | |
Controle el voltaje | 014:3-14VDC 032:3-32VDC | 014:3-14VDC 032:3-32VDC | |
Controle la corriente | 6-35mA | 6-25mA | |
Voltaje de abertura | 3VDC | 3VDC | |
Voltaje de la Vuelta-apagado | 1VDC | 1VDC | |
Voltaje reverso | 32VDC | 32VDC | |
Voltaje de la carga | 22:30 - 240VAC, 38:40-440VAC | 38:40 - 440VAC, 120:40-1200VAC | |
Corriente de la carga | 5A, 10A, 15A | 60A, 80A, 100A, 120A | |
Voltaje transitorio | 22:600VAC, 38:900VAC | 38:900VAC, 120:1600VAC | |
caída de voltaje del En-estado | <1.6VAC | <1.6VAC | |
Tiempo ENCENDIDO-APAGADO | ≤10mS | ≤10mS | |
corriente de la salida del Apagado-estado | ≤10mA | ≤10mA | |
Voltaje-resistencia de los dieléctricos | ≥2500VAC | ≥2500VAC | |
Resistencia de aislamiento | prueba de 500MΩ 500VDC | prueba de 500MΩ 500VDC | |
Temperatura ambiente | -30~80℃ | -30~80℃ | |
Dimensiones | 38.5L*28.7W*18H | 57.2L*43.5W*29H | |
Métodos indicados | LED | LED | |
Instalación | Fijación del tornillo | Fijación del tornillo | |
El embalar | Caja interna (PCS) | tablero 10pcs/foam | 1PCS/small caja, caja 10pcs/paper |
CTN externo (PCS) | 300 | 100 | |
Tamaño de CTN | 380*215*175m m | 380*215*175m m | |
Peso | 30g/pcs, G.W: 10KG N.W: 9KG | 140g/PCS GG.W: 15KG N.W: 14KG | |
Radiador | HH060, HH061, HH062, HH063 | ||
Observaciones | 1.Load >10A actual, un radiador es necesario, la carga current>80A, fan es necesario. | ||
2.When que controla la carga inductiva, un varistor es necesario y su voltaje podría ser 1.6-1.9 veces del voltaje de la carga |
