Datos del producto:
|
Alta luz: | retransmisión de estado sólido,Monofásico,Certificación del CE |
---|

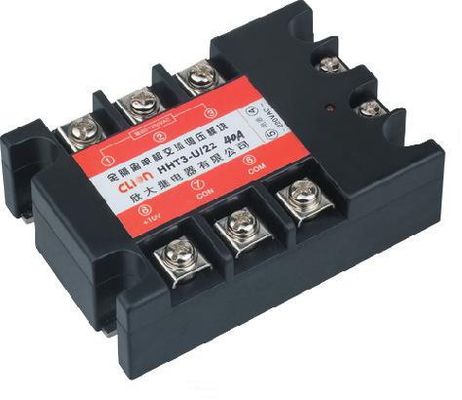

Número de parte. | HHT3-U/22 10-100A | ||
SSR-VA | |||

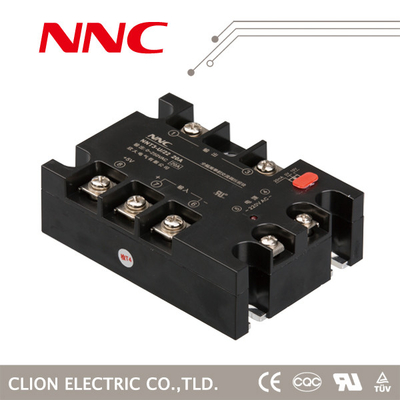

Descripción | módulo monofásico Lleno-aislado de la regulación de voltaje | ||
Modo de control | 0-5VDC 0-10VDC 4-20mA | ||
Voltaje de la carga | 220VAC | ||
alcance de la Voltaje-regulación | 10-250VAC | ||
Voltaje del aislamiento | Tipo activo | Aislamiento completo | |
corriente de la salida del Apagado-estado | ≤10mA | ||
Corriente de salida | 10A, 20A, 30A, 40A, 100A | ||
Voltaje transitorio | 600VAC | ||
caída de voltaje del En-estado | <20VAC | ||
Voltaje-resistencia de los dieléctricos | ≥2500VAC | ||
Resistencia de aislamiento | prueba de 500MΩ 500VDC | ||
Temperatura ambiente | -30~80℃ | ||
Dimensiones | 106L*75W*31.5H | ||
Métodos indicados | LED | ||
Instalación | Fijación del tornillo | ||
El embalar | Caja interna (PCS) | caja 1PCS/paper | |
CTN externo (PCS) | 30PCS | ||
Tamaño de CTN | 380*215*175m m | ||
Peso | 10A≤390g/PCS G.W: 13kg N.W: 12kg | ||
40A≤470g/PCS G.W: 15.5kg N.W: 14.5kg | |||
100A≤540g/PCS G.W: 17.5kg N.W: 16.7kg | |||
Radiador | HH060, HH061, HH062, HH063 | ||
Observaciones | 1.Load >10A actual, un radiador es necesario, la carga current>80A, fan es necesario. | ||
2.When que controla la carga inductiva, un varistor es necesario y su voltaje podría ser 1.6-1.9 veces del voltaje de la carga |
