Datos del producto:
|
Alta luz: | retransmisión de estado sólido,PWB miniatura SSR,Certificación del CE |
---|
Número de parte. | HHG1-1/032F-22、 38 5A | HHG1-0/032F-06、 20 5A | |
DC---CA | DC---DC | ||

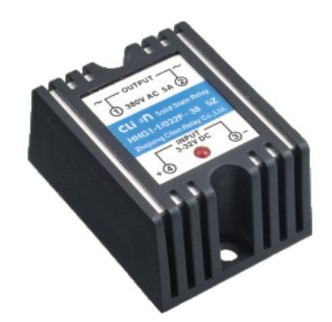

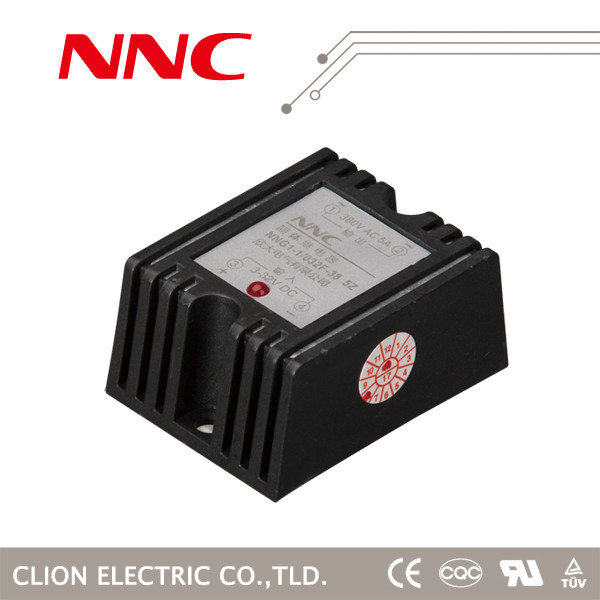

Descripción | PWB Doble-paralelo SSR de la miniatura | PWB Doble-paralelo SSR de la miniatura | |
Controle el voltaje | 014:3-14VDC 032:3-32VDC | 014:3-14VDC 032:3-32VDC | |
Controle la corriente | 6-35mA | 6-35mA | |
Voltaje de abertura | 3VDC | 3VDC | |
Voltaje de la Vuelta-apagado | 1VDC | 1VDC | |
Voltaje reverso | 32VDC | 32VDC | |
Voltaje de la carga | 22:30 - 240VAC, 38:40-440VAC | 06:12 - 60VDC, 11:12-110VDC, 20:12-250VDC | |
Corriente de la carga | 5A | 5A | |
Voltaje transitorio | 22:600VAC, 38:900VAC | 06:100VDC, 11:110VDC, 20:250VDC | |
caída de voltaje del En-estado | <1.6VAC | <1.2VDC | |
Tiempo ENCENDIDO-APAGADO | ≤10mS | ≤5mS | |
corriente de la salida del Apagado-estado | ≤10mA | ≤5mA | |
Voltaje-resistencia de los dieléctricos | ≥1500VAC | ≥1500VAC | |
Resistencia de aislamiento | prueba de 500MΩ 500VDC | prueba de 500MΩ 500VDC | |
Temperatura ambiente | -30~80℃ | -30~80℃ | |
Dimensiones | 43L*31W*20H | 43L*31W*20H | |
Métodos indicados | LED | LED | |
Instalación | PWB | PWB | |
El embalar | Caja interna (PCS) | tablero 10/Foam | |
CTN externo (PCS) | 300 | ||
Tamaño de CTN | 380*215*175m m | ||
Peso | sobre 42g/pcs G.W: 14.5kg N.W: 13.5kg | ||
Radiador | / | ||
Observaciones | 1.Load >10A actual, un radiador es necesario, la carga current>80A, fan es necesario. | ||
2.When que controla la carga inductiva, un varistor es necesario y su voltaje podría ser |
