Datos del producto:
|
| Alta luz: | retransmisión de estado sólido,Monofásico |
||
|---|---|---|---|
|
Número de parte.
|

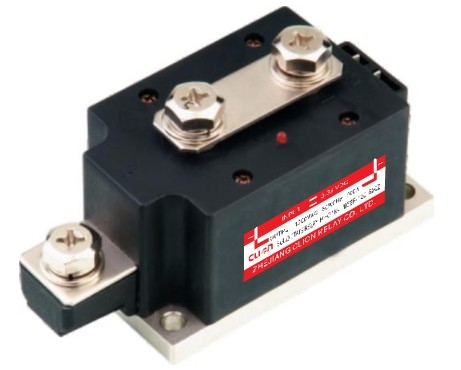

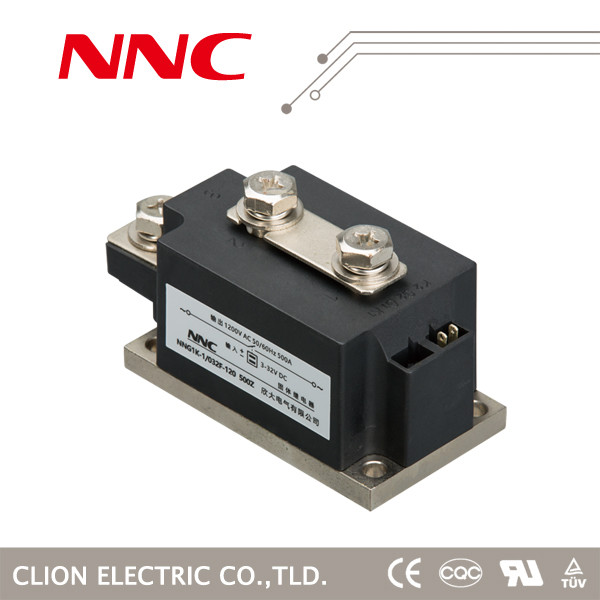

HHG1K-1/032F-120 500-800A (SSR-DA) refrigerado
|
||
|
|
DC---CA
|
||
|
Descripción
|
SSR industrial monofásico
|
||
|
Controle el voltaje
|
014:3-14VDC
|
032:3-32VDC
|
|
|
Controle la corriente
|
5-25mA
|
||
|
Voltaje de abertura
|
3VDC
|
||
|
Voltaje de la vuelta-apagado
|
1VDC
|
||
|
Voltaje reverso
|
32VDC
|
||
|
Voltaje de la carga
|
120:60-1200VAC
|
||
|
Corriente de la carga
|
500A, 600A, 800A
|
||
|
Voltaje transitorio
|
120:1600VAC
|
||
|
caída de voltaje del En-estado
|
<1.6VAC
|
||
|
Tiempo ENCENDIDO-APAGADO
|
≤10mS
|
||
|
corriente de la salida del Apagado-estado
|
≤10mA
|
||
|
Voltaje-resistencia de los dieléctricos
|
≥2500VAC
|
||
|
Resistencia de aislamiento
|
Prueba de 500MΩ 500VDC
|
||
|
Temperatura ambiente
|
-30~80℃
|
||
|
Dimensiones
|
125L*63W*52H
|
||
|
Métodos indicados
|
LED
|
||
|
Instalación
|
Fijación del tornillo
|
||
|
El embalar
|
Caja interna (PCS)
|
1
|
|
|
CTN externo (PCS)
|
60
|
||
|
Tamaño de CTN
|
380*215*175m m
|
||
|
Peso
|
1800g/pcs aproximado
|
||
|
Radiador
|
Refrigerado
|
||
|
Observaciones
|
1.Load current>10A, un radiador es necesario, la carga current>80A, fan es necesario.
|
||
|
2.When que controla la carga inductiva, un varistor es necesario y su voltaje podría ser 1.6-1.9 veces del voltaje de la carga
|
|||
