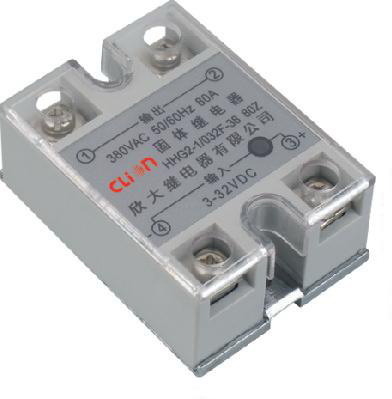

Datos del producto:
|
Alta luz: | retransmisión de estado sólido,Monofásico |
---|
Número de parte. | HHG2-1/032F-22、 38 10-80A | HHG2-1/250F-22、 38 10-80A | |
DC---CA | CA---CA | ||
Descripción | SSR monofásico | SSR monofásico | |
Controle el voltaje | 014:3-14VDC 032:3-32VDC | 250:90-250VAC | |
Controle la corriente | 6-35mA | 5-30mA | |
Voltaje de abertura | 3VDC | 90VAC | |
Voltaje de la Vuelta-apagado | 1VDC | 10VAC | |
Voltaje reverso | 32VDC | / | |
Voltaje de la carga | 22:30 - 240VAC, 38:40-440VAC | 22:30 - 240VAC, 38:40-440VAC | |
Corriente de la carga | 10A, 15A, 20A, 25A, 30A, 40A, 60A, 80A | 10A, 15A, 20A, 25A, 30A, 40A, 60A, 80A | |
Voltaje transitorio | 22:600VAC, 38:900VAC | 22:600VAC, 38:900VAC | |
caída de voltaje del En-estado | <1.6VAC | <1.6VAC | |
Tiempo ENCENDIDO-APAGADO | ≤10mS | ≤10mS | |
corriente de la salida del Apagado-estado | ≤10mA | ≤10mA | |
Voltaje-resistencia de los dieléctricos | ≥2500VAC | ≥2500VAC | |
Resistencia de aislamiento | prueba de 500MΩ 500VDC | prueba de 500MΩ 500VDC | |
Temperatura ambiente | -30~80℃ | -30~80℃ | |
Dimensiones | 63L*45W*26H | 63L*45W*26H | |
Métodos indicados | LED | LED | |
Instalación | Fijación del tornillo | Fijación del tornillo | |
El embalar | Caja interna (PCS) | 1PCS/small caja, caja 10pcs/paper | |
CTN externo (PCS) | 100 | ||
Tamaño de CTN | 380*215*175m m | ||
Peso | 10A≤130g/PCS G.W: 14kg N.W: 13kg 40A≤135g/PCS G.W: 14.5kg N.W: 13.5kg 80A≤145g/PCS G.W: 15.5kg N.W: 14.7kg | ||
Radiador | HH060, HH061, HH062, HH063 | ||
Observaciones | 1.Load >10A actual, un radiador es necesario, la carga current>80A, fan es necesario. | ||
2.When que controla la carga inductiva, un varistor es necesario y su voltaje podría ser 1.6-1.9 veces del voltaje de la carga |
