Datos del producto:
|
Alta luz: | retransmisión de estado sólido,sola frase |
---|

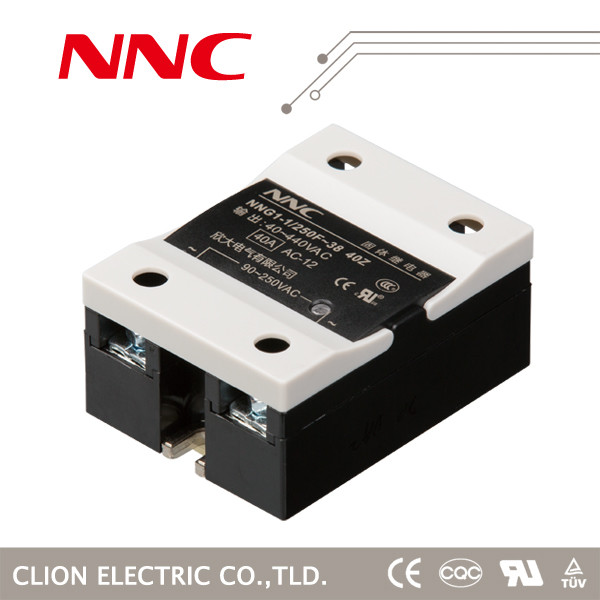

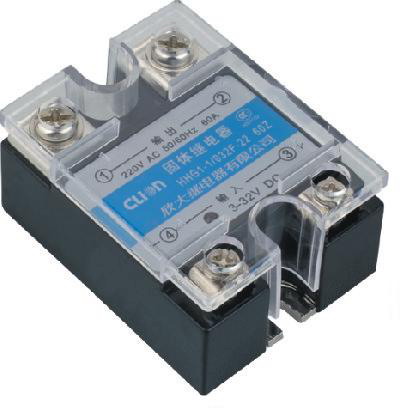

Descripción del producto
Número de parte.
|
HHG1-1/032F-22,38 10-80A
|
HHG1-1/250F-22,38 10-80A
|
|
|
DC---CA
|
CA---CA
|
|
Descripción
|
SSR monofásico
|
SSR monofásico
|
|
Controle el voltaje
|
014:3-14VDC 032:3-32VDC
|
250:90-250VAC
|
|
Controle la corriente
|
6-35mA
|
5-30mA
|
|
Voltaje de abertura
|
3VDC
|
90VAC
|
|
Voltaje de la vuelta-apagado
|
1VDC
|
10VAC
|
|
Voltaje reverso
|
32VDC
|
/
|
|
Voltaje de la carga
|
22:30 - 240VAC, 38:40-440VAC
|
22:30 - 240VAC, 38:40-440VAC
|
|
Corriente de la carga
|
10A, 15A, 20A, 25A, 30A, 40A, 60A, 80A
|
10A, 15A, 20A, 25A, 30A, 40A, 60A, 80A
|
|
Voltaje transitorio
|
22:600VAC, 38:900VAC
|
22:600VAC, 38:900VAC
|
|
caída de voltaje del En-estado
|
<1.6VAC
|
<1.6VAC
|
|
Tiempo ENCENDIDO-APAGADO
|
≤10mS
|
≤10mS
|
|
corriente de la salida del Apagado-estado
|
≤10mA
|
≤10mA
|
|
Voltaje-resistencia de los dieléctricos
|
≥2500VAC
|
≥2500VAC
|
|
Resistencia de aislamiento
|
Prueba de 500MΩ 500VDC
|
Prueba de 500MΩ 500VDC
|
|
Temperatura ambiente
|
-30~80℃
|
-30~80℃
|
|
Dimensiones
|
57.2L*43.5W*29H
|
57.2L*43.5W*29H
|
|
Métodos indicados
|
LED
|
LED
|
|
Instalación
|
Fijación del tornillo
|
Fijación del tornillo
|
|
El embalar
|
Caja interna (PCS)
|
1PCS/small caja, caja 10pcs/paper
|
|
CTN externo (PCS)
|
100
|
||
Tamaño de CTN
|
380*215*175m m
|
||
Peso
|
10A≤110g/PCS G.W: 12kg N.W: 11kg
40A≤145g/PCS G.W: 15.5kg N.W: 14.5kg
80A≤150g/PCS G.W: 16kg N.W: 15kg
|
||
Radiador
|
HH060, HH061, HH062, HH063
|
||
Observaciones
|
1.Load >10A actual, un radiador es necesario, la carga current>80A, fan es necesario.
|
||
2.When que controla la carga inductiva, un varistor es necesario y su voltaje podría ser 1.6-1.9 veces del voltaje de la carga
|
